步進電機選擇驅動器。掌握技巧選擇不再難
發布時間：2020-11-02 09:41:52
步進電機和驅動器型號多，種類多，用戶在選擇時需要一定的技術，可以以最佳性能、最低價格選擇自己需要的產品。以下是步進電機與驅動器匹配選擇的正確方法。
1.首先確定步進電機拖動負荷所需的扭矩。
最簡單的方法是在負荷軸上加入杠桿，用彈簧秤拉動杠桿，拉力乘以臂的長度是負荷矩。或者根據負特性理論計算。
由于步進電機是控制電機，目前常用的步進電機的最大扭矩不超過45Nm，扭矩越大，成本越高。如果您選擇的電機扭矩越大或超過此范圍，您可以考慮添加減速裝置。
2.確定步進電機的最高運行速度。
轉速指標在選擇步進馬達時很重要，步進馬達的特性是隨著馬達轉速的上升，扭矩下降，其下降速度與驅動器的驅動電壓、馬達的相電流、馬達的相電感、馬達的大小等有關，一般規則是驅動電壓越高，扭矩下降越慢設計方案時，請將馬達的轉速控制在600轉/分鐘或800轉/分鐘以內。當然，這是不規范的，請參考矩-頻率特性。

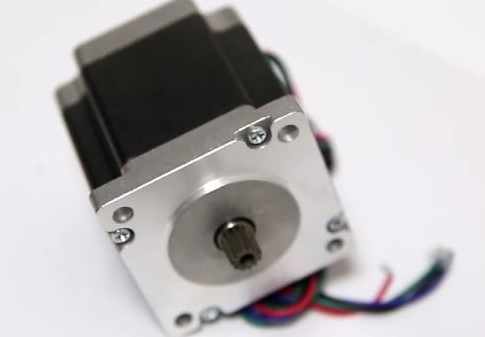

步進電機步進電機驅動器。
3.根據負荷的最大扭矩和最高轉速兩個重要指標，參考扭矩-頻率特性，可以選擇適合自己的步進電機。
如果覺得自己選擇的馬達太大的話，可以考慮加減速裝置，可以節約成本，也可以使設計更加靈活。選擇合適的減速比，綜合考慮扭矩和速度的關系，選擇最佳方案。
4.最后考慮留下一定的力矩馀量和轉速馀量。
5.首先可以選擇混合步進電機。由于價格因素，可以選擇反應步進電機。
6.盡量選擇細分驅動器，使驅動器處于細分狀態。
7.選擇時，不要進入只看馬達扭矩的指標的誤區。也就是說，馬達扭矩越大越好，必須和速度指標一起考慮。
8.超小型驅動器和微型驅動器以外殼為散熱器，固定在大、厚的金屬板上，或者加入鼓風機散熱，如果沒有散熱條件，驅動器在轉速低的情況下(此時驅動器發熱大)，可以代替帶鼓風機的90型驅動器。
