三相步進電機驅動器-三相步進驅動器接線圖安裝
發布時間：2021-01-05 06:42:06
3DM2272A三相步進電機驅動器特點
●智能電流控制,提高動態Q值，使電機發熱大為降低
●抗共振技術，輕松突破中速共振區，中高速特性良好。
●抗共振技術，輕松突破中速共振區，中高速特性良好。
●自適應平滑功能，低速平穩性好，噪音小。
●可驅動57,86三相步進電機驅動器
●脈沖響應頻率最高可達 200KHz
●可驅動57,86三相步進電機驅動器
●脈沖響應頻率最高可達 200KHz
●具有過壓、欠壓、短路等保護功能
●交流電壓輸入AC85-265V
●全流切換到半流無明顯的噪音與振動
●交流電壓輸入AC85-265V
●全流切換到半流無明顯的噪音與振動
●改進型PWM控制算法使電機及驅動器發熱量更小。
●電流設定方便
●電流設定方便
●光隔離差分信號輸入

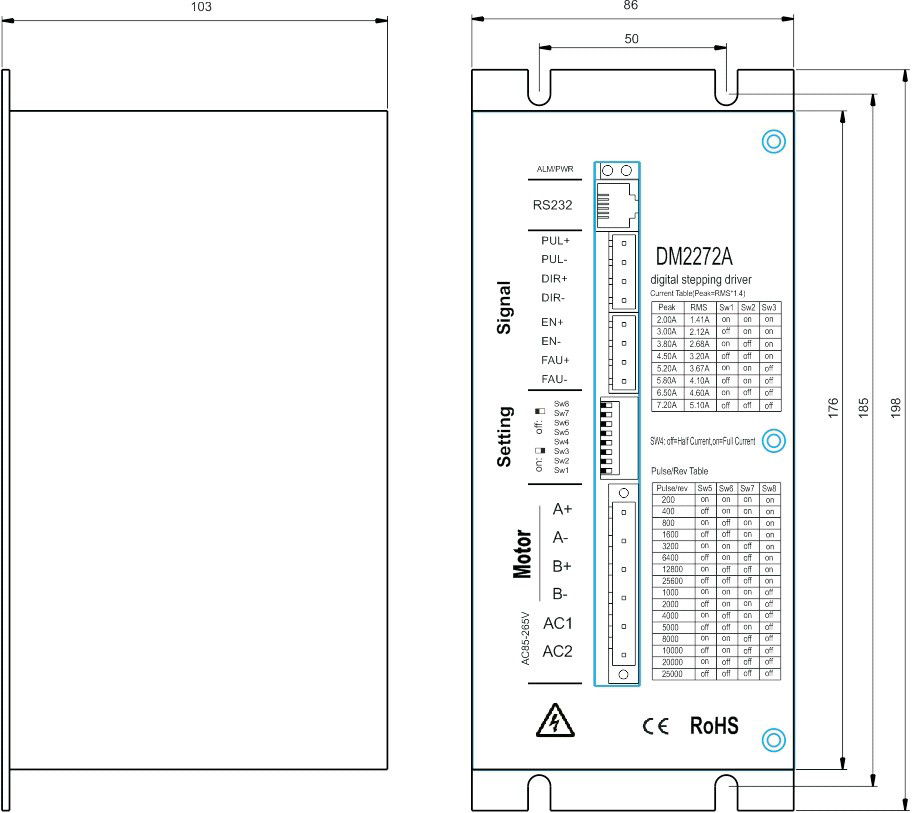

3DM2272A三相步進電機驅動器產品概述
三相步進電機驅動器接口功能說明
1.控制信號接口

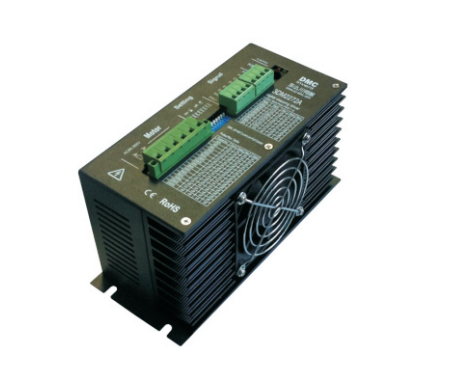

3DM2272A三相步進電機驅動器產品概述
3DM2272A是基于DSP控制的高壓三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC85V-220V，適配電流在7.2A以下、外徑86-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，由于采用了平滑技術，低速時幾乎沒有震動和噪音，電機在高速時，仍保持較大的力矩。定位精度最高可達25600步/轉。該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上。
3DM2272A三相步進電機驅動器電流設定
驅動器工作電流由SW1-SW3端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）
驅動器工作電流由SW1-SW3端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）
| 輸出峰值電流 | 輸出參考電流 | Sw1 | Sw2 | Sw3 |
| 2.00A | 1.41A | on | on | on |
| 3.00A | 2.12A | off | on | on |
| 3.80A | 2.68A | on | off | on |
| 4.50A | 3.20A | off | off | on |
| 5.20A | 3.67A | on | on | off |
| 5.80A | 4.10A | off | on | off |
| 6.50A | 4.60A | on | off | off |
| 7.20A | 5.10A | off | off | off |
三相步進電機驅動器細分設定
驅動器細分由SW5-SW8端子設定，共8檔，SW4為半流功能設定。附表如下(脈沖/轉)
| 步數/轉 | Sw5 | Sw6 | Sw7 | Sw8 |
| 200 | on | on | on | on |
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | off | off | off | off |
| 25000 | off | off | off | off |
三相步進電機驅動器接口功能說明

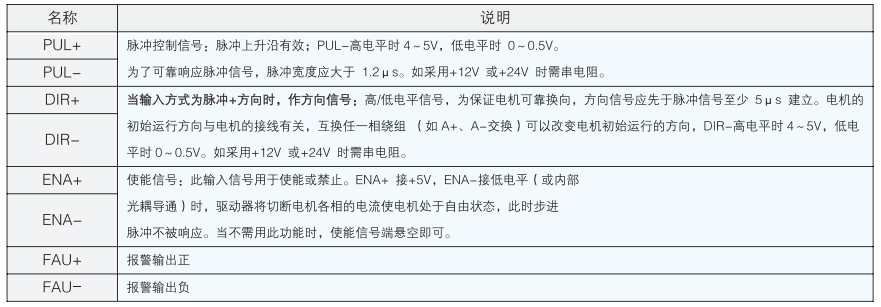

1.控制信號接口

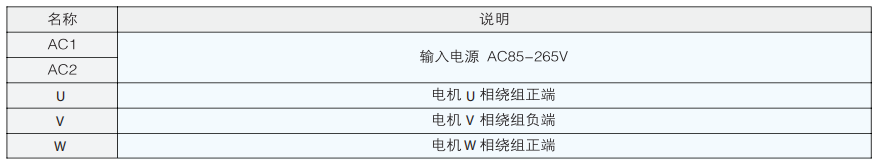

2.功率端口
3.通信端口
3DM2272A通過RS232接口與計算機通信實現設置用戶細分?jǐn)?shù)及改變脈沖輸入方式，半流時間等參數的設定，3DM2272必須采用專用通信電纜與計算機進行通信，自行接線極易造成因接線錯誤引發燒毀通信接口電路。驅動器出廠參數能滿足大部分用戶要求，專用通信電纜作為備選件供用戶選購。
三相步進電機驅動器安裝注意事項：
1、輸入電壓低于AC85V高于AC265V時，驅動器會自動保護。
2、輸入控制信號電平為5V，當高于5V時需要接限流電阻。
3、輸入脈沖信號下降沿有效。
4、驅動器的散熱風扇在當驅動器的溫度超過48 時才開始工作。
5、驅動器溫度超過80 時驅動器停止工作，故障指示燈ALM亮，直到驅動器溫度降到50 時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器。
6、過流（負載短路）故障指示燈ALM亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復。
7、無電機故障指示燈ALM亮，請檢查電機接線，排除后需要重新上電恢復。
